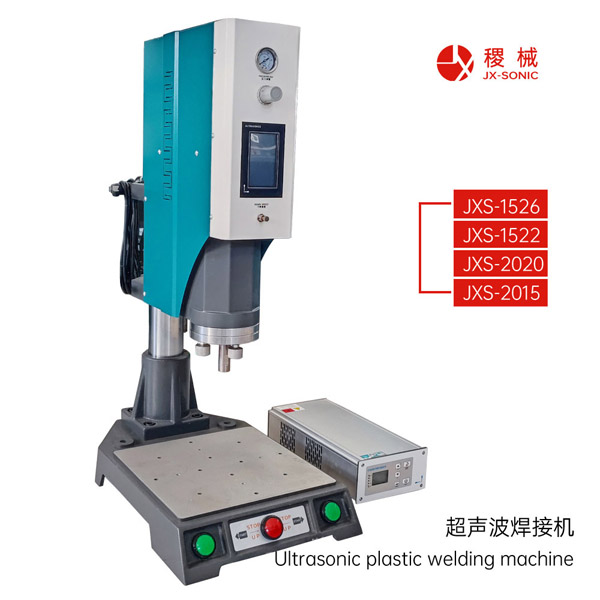

超声波模具（即“焊头”）更换后，需重新调整的参数围绕“新模具与设备的匹配性、新模具与工件的适配性”展开，核心是确保振动能量稳定传递、焊接效果达标，避免模具损坏或工件不良。以下是必须重新调整的参数及操作逻辑，按“优先级从高到低”排序：
一、第一步：基础匹配参数——确保设备与新模具“兼容运行”
新模具的结构（频率、振幅耐受、安装尺寸）与旧模具存在差异，需先完成“设备模具”的基础匹配，这是后续参数调整的前提，不匹配会直接导致设备过载、模具开裂。
1. 频率校准（核心中的核心，必须优先调）
为什么调：每台超声波焊接机有固定工作频率（如15kHz、20kHz、30kHz），新模具出厂时也标注了“匹配频率”（如20kHz±0.1kHz）。若频率不匹配（如设备20kHz，模具19.5kHz），会导致“振动共振失效”——设备电流骤升（过载报警）、模具振动异常（发热/异响），甚至损坏换能器。
如何调：
1. 断电状态下，按新模具的安装要求固定（确保螺丝拧紧、模具与变幅杆贴合无间隙）；
2. 通电后进入设备“频率校准”模式（部分设备叫“调谐”“Tuning”），设备会自动检测新模具的实际共振频率；
3. 若设备显示“频率偏差＞0.2kHz”（如目标20kHz，实测19.8kHz），需手动微调：
机械调节型设备：拧动“频率调节旋钮”（通常在设备背面/侧面），观察电流表，直至电流降至最低（电流最低时，频率匹配最佳）；
软件控制型设备：在界面直接输入新模具的推荐频率，设备自动适配，最终以“空载电流≤设备额定电流的30%”为合格标准（如500W设备，空载电流≤1.5A）。
验证标准：校准后空载运行3~5秒，模具无明显异响（如“滋滋”高频噪音）、无局部过热（手摸模具表面≤40℃），电流稳定无波动。
2. 振幅重新设定（模具决定振幅上限，不可忽视）
为什么调：新模具的“振幅耐受范围”与旧模具不同（如旧模具振幅上限30μm，新模具因材质/结构差异，上限仅25μm），若沿用旧振幅参数，可能超出新模具的耐受极限，导致模具开裂；同时，新模具的“有效振动面积”（如旧模具是圆形小面积，新模具是长方形大面积）不同，需匹配对应振幅才能保证生热均匀。
如何调：
1. 先查新模具铭牌，确认“推荐振幅范围”（如20~25μm），明确“不可超出的上限”；
2. 若新模具是“小面积模具”（如点焊用针尖模具）：振幅需略高（如23~25μm，保证局部生热足够）；若为“大面积模具”（如密封焊用平板模具）：振幅需略低（如20~22μm，避免边缘过焊）；
3. 通过设备面板重新设定振幅值（软件输入/机械微调，参考前文“振幅调节方法”），再用“振幅测试仪”检测新模具工作面的实际振幅（需在推荐范围内，偏差≤±1μm）。
3. 模具高度与工装定位（保证工件贴合，避免虚焊）
为什么调：新模具的“工作高度”（模具底面到设备工作台的距离）与旧模具不同，若不调整，会导致“模具无法与工件精准贴合”——要么压不到工件（虚焊），要么过度挤压工件（变形/溢料）；同时，新模具的“焊接区域”（如模具上的凸点、纹路）需与工件的焊接位对齐，否则焊接位置偏移。
如何调：
1. 手动降下模具，观察模具底面与工件的贴合度：
若模具悬空（未接触工件）：调节设备“模具高度旋钮”，降低模具至轻轻触碰工件表面；
若模具挤压工件（工件变形）：升高模具，至模具与工件无压力贴合；
2. 调整工件工装（如定位治具）：移动工装，使工件的焊接位（如卡扣、焊缝）与新模具的焊接区域完全对齐（可用记号笔标记定位，确保批量焊接时无偏移）；
3. 空载测试“下压行程”：启动设备模拟焊接，观察模具下压后是否精准覆盖工件焊接位，无错位、无漏压。
二、第二步：焊接核心参数——适配新模具与工件的“生热需求”
基础匹配完成后，需重新调整焊接参数，核心是让新模具传递的振动能量与工件需求匹配，避免过焊/虚焊，这一步直接决定焊接质量。
1. 焊接压力（与模具面积、工件材质强相关）
为什么调：新模具的“受力面积”（如旧模具是小凸点，受力面积1cm²；新模具是平板，受力面积5cm²）不同，压力需按“受力面积”反向调整——面积越大，压力需越高（保证单位面积压力足够，传递振动能量）；反之则越低（避免局部压碎工件）。
如何调：
1. 参考新模具的受力面积设定初始压力：
小面积模具（如点焊模具，面积＜2cm²）：初始压力0.1~0.3MPa（如电子连接器焊接）；
大面积模具（如密封模具，面积＞5cm²）：初始压力0.3~0.8MPa（如塑料外壳密封焊）；
2. 试焊1~2件：若工件虚焊（强度不足），适当提高压力（每次+0.05~0.1MPa）；若工件溢料/变形，降低压力（每次0.05MPa），直至外观无缺陷。
2. 焊接时间（与振幅、模具生热效率联动）
为什么调：新模具的“振动传递效率”（如模具材质是铝合金vs钛合金，钛合金传递效率更高）、“焊接区域设计”（如模具带纹路vs光滑面，纹路可增强摩擦生热）与旧模具不同，生热速度会变化——效率高则时间需缩短，否则过焊；效率低则时间需延长，否则虚焊。
如何调：
1. 按“振幅+模具类型”设定初始时间：
高振幅（如25μm）+ 高效率模具（钛合金+纹路）：初始时间0.2~0.4s（如ABS小工件）；
低振幅（如20μm）+ 低效率模具（铝合金+光滑面）：初始时间0.5~0.8s（如PP厚壁件）；
2. 试焊后检查：若工件烧蚀（发黑），缩短时间（每次0.05~0.1s）；若熔融不足（虚焊），延长时间（每次+0.05s），同时结合压力微调（避免单一参数过度调整）。
3. 保压时间（与模具下压稳定性、工件冷却需求适配）
为什么调：新模具的“下压稳定性”（如模具重量、安装精度）不同，若模具下压后有轻微晃动，需延长保压时间，确保熔融塑料在稳定压力下冷却固化；同时，若新模具焊接的工件是“厚壁件”（如塑料管道），冷却速度慢，保压时间也需延长。
如何调：
1. 初始保压时间参考工件厚度：
薄壁件（厚度＜1mm，如电子外壳）：0.1~0.3s；
厚壁件（厚度＞3mm，如容器盖子）：0.5~1.2s；
2. 试焊后验证：若工件冷却后出现“回弹间隙”（密封性差），延长保压时间（每次+0.1s）；若工件无变形、密封性达标，可适当缩短时间（提升效率）。
三、第三步：辅助验证参数——确保批量稳定性
完成上述参数调整后，需通过辅助参数验证，避免批量生产时出现异常，尤其适合精密工件（如医疗耗材、电子元件）。
1. 能量控制（替代时间控制，应对工件尺寸偏差）
为什么调：若新模具焊接的工件存在“尺寸微小偏差”（如±0.1mm），沿用“时间控制”可能导致部分工件过焊/虚焊（尺寸大的工件需更多能量）。此时需切换为“能量控制”，设定固定的能量值（如50~100J），让设备在传递足够能量后自动停止，保证批量一致性。
如何调：
1. 试焊3~5件，记录“合格焊接”的能量值（设备界面可显示单次焊接能量）；
2. 将“能量控制”的目标值设为“合格能量值±5%”（如合格值80J，目标值76~84J），避免能量波动过大。
2. 触发位置（确保模具与工件“精准接触后启动焊接”）
为什么调：新模具的“触发感应点”（如模具上的传感器安装位）与旧模具不同，若触发位置过早（模具未接触工件就启动振动），会导致“空振”（模具磨损）；若过晚（过度挤压工件后启动），会导致工件变形。
如何调：
1. 选择“接触式触发”（部分设备叫“压力触发”），让模具缓慢下压；
2. 当模具刚好接触工件、并产生微小压力（如0.05MPa）时，设定为“触发启动点”，确保振动仅在模具与工件贴合后开始。
四、更换模具后的“参数验证流程”（避免遗漏）
1. 空载测试：不装工件，启动设备运行1次，检查模具是否异响、电流是否稳定（无过载）、振幅是否在推荐范围；
2. 单点试焊：焊接1件工件，检查外观（无烧蚀/溢料/变形）、基础性能（如点焊的剥离强度、密封焊的气密性）；
3. 小批量验证：焊接10~20件，统计合格率（需≥95%），观察是否有“偶发不良”（如个别工件虚焊，需微调压力/能量）；
4. 参数存档：将新模具对应的“频率、振幅、压力、时间、保压”等参数记录存档，下次更换同型号模具时可直接调用，减少调试时间。
总结：更换模具后参数调整的“核心逻辑”
新模具更换的本质是“重新建立‘设备模具工件’的能量传递平衡”，调整顺序需遵循“先保证设备不损坏（频率、振幅上限）→ 再保证焊接能达标（压力、时间）→ 最后保证批量稳定（能量、触发） ”。尤其注意：严禁跳过“频率校准”直接调焊接参数，否则不仅焊接不良，还可能导致模具、换能器等核心部件报废，增加成本损耗。
