超声波焊接振幅怎么测？4种实用方法（从简易到专业，工厂都能用）
先明确：振幅指焊头端面峰峰值位移，单位μm，测的是空载/带负载实际振动幅度。
一、先懂原理

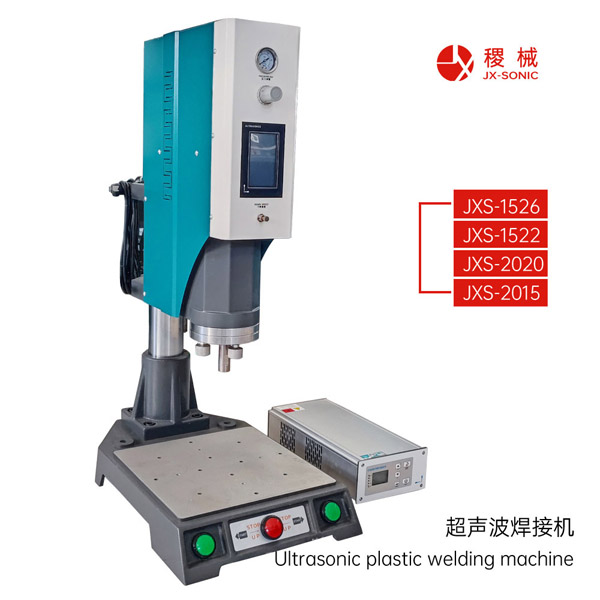

超声波振幅 = 换能器+变幅杆+焊头 整体振动放大后的端面位移
测量分两类：
1. 间接估算（不用仪器，车间凑合用）
2. 专业实测（精准标定，研发/修模/品质必用）
二、方法1：激光测振仪（最标准、最常用、精度最高）
适用
工厂校准焊头、比对磨损、做工艺参数固化、售后维修。
操作步骤
1. 超声波机器开机，空载起振（不压产品）
2. 激光探头对准焊头中心平面，垂直打光点
3. 仪器选择：位移、峰峰值 μm
4. 直接读取实时振幅值
优点
非接触、不损伤焊头
精度高、响应快
可测15/20/28/35/40kHz全频段
缺点
设备贵，一般工厂工程部/第三方检测才有。
三、方法2：机械式振幅表（百分表/千分表简易测）
原理
利用表头顶针轻触焊头端面，读取振动位移。
操作
1. 固定好百分表，表针垂直轻靠焊头平面
2. 开机起振，读取表针左右摆动最大差值
3. 该差值就是峰峰值振幅
注意关键点
压力要极轻，顶太紧会抑制振动、测偏小
只能测平面焊头，齿形、网点焊头不准
有轻微误差，但车间日常对比焊头磨损、新旧对比完全够用
四、方法3：示波器+压电传感器/加速度传感器
做法
1. 在焊头或变幅杆贴微型加速度传感器
2. 接入示波器，采集振动波形
3. 通过频率、加速度积分换算位移振幅
适用
研发、机构分析、谐振点测试，普通调机不用。
五、方法4：公式估算（无仪器，理论推算）
适合快速粗略判断，不能当精准值，但能用来对标。
公式：
\[
A_{\text{输出}} = A_{\text{换能器基准}} \times \text{变幅杆放大比} \times \text{焊头放大比}
\]
举例：
20kHz换能器基准振幅：10μm
变幅杆放大1:2 → 20μm
焊头放大1:1.5 → 理论振幅30μm
缺点：
只算理论空载，实际焊头磨损、调谐偏差、负载都会让真实振幅变小。
六、车间实用测量建议（直接照做）
1. 日常点检焊头磨损
用 百分表简易测量，记录新机标准振幅，后续每次测对比，下降超10%说明焊头磨损或需重新调谐。
2. 做工艺标准、开发新产品
必须用 激光测振仪 实测，锁定振幅→功率→压力对应关系。
3. 焊头修磨后
一定要重新测振幅、重新调谐，恢复原设计振幅。
七、常见参考振幅（实测标准范围）
15kHz：35～50μm
20kHz：20～35μm
28kHz：15～25μm
35/40kHz：8～18μm
