超声波焊接机常见问题

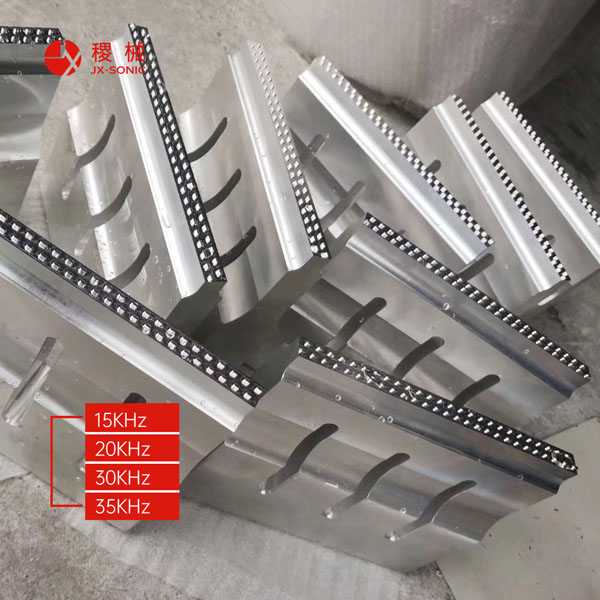

如何检测超声波模具的频率偏差?

时间:2024-04-12 11:33:02 点击:93次


检测超声波模具的频率偏差可以采用以下几种方法:


1. **信号发生器+频率计数器**:将超声波模具安装在振动器或振动部件组上,将输出线连接到信号发生器。在信号发生器上搜索焊接头的谐振频率,并在频率计数器上观察。频率计数器显示的频率即为超声波模具的谐振频率,可以与模具的标称频率进行对比,从而检测频率偏差。

2. **自动频率跟踪超声波焊接机**:将超声波模具安装在超声波焊接机上,直接在焊接机上测量频率。按下频率跟踪键,频率数据将显示在焊接机的数字显示屏上,即超声波模具的谐振频率。同样可以与模具的标称频率进行对比,检测频率偏差。

3. **阻抗分析仪**:将输出线连接到阻抗分析仪,然后设置要搜索的频率范围。在阻抗分析仪的测试频率中,可以观察到芯片的频率和振动状态。通过观察阻抗和波形,可以找到谐振频率,并与模具的标称频率进行对比,检测频率偏差。


在检测过程中,除了熟悉测试仪器的特点和操作要点外,经验判断也非常重要。特别是对于超声波模具本身的尺寸或几何结构存在问题时,需要更加小心,否则可能会出现误判谐振频率的误差。


如果发现超声波模具的频率偏差超出允许范围,应及时进行调整或修复,以确保焊接质量和设备稳定性。
