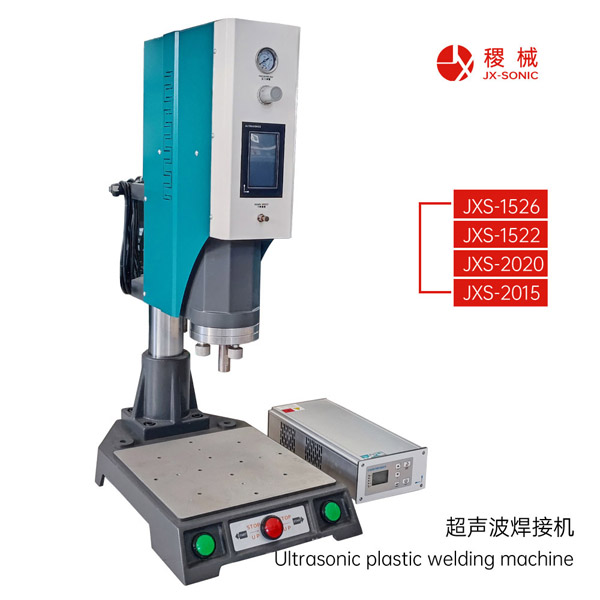

超声波焊接机音波调谐电流表读数异常处理
> 前提：调谐条件：焊头悬空、不接触工件，气缸抬起，只做点动音波测试，禁止长按超声。
常见异常分三类：①空载电流居高不下，调不到低点；②电流波动跳动；③一按音波直接过载报警。
一、现象1：旋转调谐旋钮，电流始终降不下来（远大于正常空载电流）
例：20kHz机正常空载0.4‑1.0A，现在一直＞1.5A，找不到电流最低点。
按顺序排查：
1. 机械连接问题（最高概率）
①焊头、变幅杆结合面有铝屑、油污、毛刺；拆开，用酒精擦拭两个结合平面，保证金属面完全贴合。
②锁紧螺丝扭力不足、没拧紧；按设备规定扭力锁紧，螺纹少量涂高温润滑脂，不能有杂质夹在接触面。
③焊头/变幅杆存在微裂纹：肉眼仔细观察焊头螺纹根部、变幅杆台阶处，有裂纹直接更换，裂纹会造成谐振紊乱，电流下不去。
2. 频率不匹配
20kHz机器不能用15kHz/30kHz焊头；焊头实际频率偏移过大，和发生器不匹配，电流降不下来，需要核对焊头标称频率。
3. 换能器本身老化损坏：以上全部排查完，电流依旧大，考虑换能器压电陶瓷疲劳损坏。
> 操作：每处理完一项，装回，悬空点动音波测试，观察电流变化。
二、现象2：调谐时电流表指针/数字来回跳动，电流不稳定
1. 接触面轻微打滑、有细小颗粒，振动时接触不稳定 → 拆开清洁接触面，重新扭力锁紧。
2. 调谐电位器损坏（老式模拟机）：旋转旋钮，电流乱跳，旋钮接触不良；需要更换调谐电位器。
3. 焊头有隐形微裂纹，振动过程谐振点漂移 → 更换焊头测试。
4. 气源、机头有轻微干涉，焊头有轻微蹭到工装，虽然看起来悬空实际有接触 → 抬高机头，保证焊头完全悬空无触碰。
三、现象3：一点音波测试，立刻过载报警，电流直接冲顶
1. 焊头没有完全悬空，碰到工装/产品；抬机头，保证完全悬空再测试。
2. 结合面脏、螺丝未锁紧，属于硬故障，立刻停止反复点测试，反复过载会烧毁换能器。
3. 焊头、变幅杆开裂，禁止继续上机。
4. 自动追频机型：报调谐失败，优先检查机械装配，装配没问题再考虑换能器故障。
四、现象4：空载调谐电流正常，下压接触产品之后电流飙升、过载
> 注意：这个不是调谐故障，是工艺/机械问题，不要反复去拧调谐旋钮
排查方向：
1. 焊头没有调平，局部硬顶产品；重新做复写纸调平。
2. 焊接参数设置：振幅设置过高、压力太大。
3. 工装干涉，产品装夹变形，焊头下压受到刚性顶撞。
正确排查顺序（现场实操流程）
1. 立刻停止音波测试，断电；
2. 拆下焊头、变幅杆，检查有无裂纹；清洁两个金属结合面；
3. 按标准扭力锁紧，重新上机；
4. 机头抬高，焊头完全悬空，再次点动音波测试；
5. 若电流依旧异常 → 核对焊头频率；
6. 以上全部无效，判断换能器故障。
重要禁忌
1. 不要在电流异常、过载报警状态，反复频繁点音波测试，压电陶瓷很容易打坏。
2. 不要试图依靠加大调谐强行把电流压下去，机械装配问题调电位器解决不了。
3. 自动追频机器，如果反复调谐失败，同样优先查机械装配，不要修改发生器内部参数。
