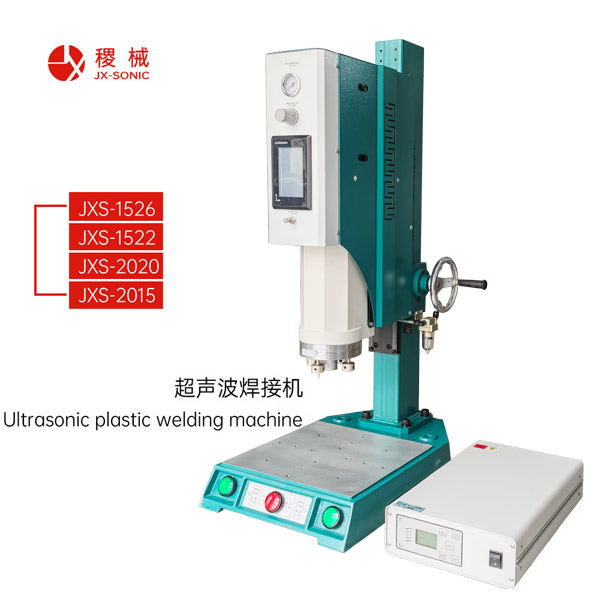

超声波熔接机振幅参数的调整需结合设备机械结构（换能器、变幅杆、模具）和材料特性，遵循“机械匹配优先、参数微调优化”的原则，具体步骤如下：
一、调整前的核心准备（关键前提）
1. 明确振幅的决定因素：
振幅（μm）由“换能器固有频率+变幅杆放大倍数+模具增益”共同决定，设备面板的“振幅调节”是通过电路微调能量输出，不能替代机械结构的基础匹配（如低放大倍数的变幅杆无法调出高振幅）。
2. 安全限制：振幅不可超过设备额定最大值（通常100-150μm），否则会导致换能器、变幅杆过热损坏，甚至模具开裂。
3. 固定其他参数：先将压力、焊接时间设为材料推荐的低限值（避免多参数干扰），仅聚焦振幅对焊接效果的影响。
二、具体调整步骤（5步实操）
步骤1：根据材料确定振幅需求范围
- 核心逻辑：材料硬度越高，所需振幅越大（硬材料需更强振动才能熔化），从推荐范围的中间值起步：
- 软质材料（PE、PP、橡胶）：30-50μm
- 中硬材料（ABS、PS、PVC）：50-70μm
- 硬质/高熔点材料（尼龙PA、亚克力、金属端子）：70-90μm
- 例：焊接尼龙件，初始目标暂定为70μm。
步骤2：检查机械结构的振幅适配性
振幅的基础是机械组合，需先确保硬件能覆盖目标范围：
1. 变幅杆选型验证：
变幅杆的“放大倍数”（如1:1.2、1:2.0）直接决定振幅上限。若目标振幅80μm，需确保变幅杆放大倍数≥1.5（低倍数杆无法达到，需更换高倍数杆）。
2. 模具安装检查：
- 模具与变幅杆必须刚性连接（螺丝拧紧，用扳手加固，无松动间隙）；
- 模具工作面需平整（用千分表检测平面度，误差＞0.02mm需重新研磨），否则会导致振幅分布不均。
3. 空载声波测试：
开机后不放置工件，启动超声波，听设备声音（正常为平稳高频“嗡”声，无杂音、异响）。若有刺耳尖叫或金属撞击声，说明机械结构错位（如模具偏心、变幅杆松动），必须先修复再调振幅。
步骤3：通过设备面板设定初始振幅
- 操作方式：
- 带数值显示的设备：直接输入步骤1确定的中间值（如70μm）；
- 仅档位调节的设备：按设备手册的“档位-振幅对应表”换算（如3档对应50-70μm），先设中间档位。
- 注意：初始设定后，先进行1次空载运行（1-2秒），观察设备功率表（不超过额定功率的50%为正常）。
步骤4：试焊验证并精准微调
每次调整幅度控制在5-10μm（或1个档位），试焊后重点观察3个核心指标：
1. 熔合效果：
- 若熔合不足（焊接面发白、未完全熔接）：振幅偏小，增加5-10μm（如70→75μm）；
- 若熔合过度（材料烧焦、模具粘料）：振幅偏大，降低5-10μm（如70→65μm）。
2. 工件状态：
- 软质材料（如PE）若出现脆化、开裂：振幅过高（振动破坏分子结构），需降低振幅并延长焊接时间（用时间补能量，而非强振）。
3. 设备负载：
若振幅调高后，功率表指针超过额定功率的80%，立即停止调高（可能导致换能器过热烧毁）。此时需通过更换高放大倍数的变幅杆提升振幅，而非强行调大设备输出。
步骤5：批量验证与参数锁定
- 连续试焊5-10件，确认：
1. 所有工件熔合强度一致（如拉伸测试断裂于母材而非焊接面）；
2. 设备运行稳定（无过热、无异常振动，换能器外壳温度＜60℃）。
- 达标后，记录完整参数（包括机械组合：如“换能器+1:2变幅杆+模具，振幅75μm”），后续生产保持该组合不变。
三、特殊情况处理
1. 振幅无法达到需求：
- 原因：变幅杆放大倍数不足、模具过重（吸收振动能量）。
- 解决：更换高倍数变幅杆（如1:2.5）、轻量化模具（镂空非工作面）。
2. 局部熔合差异（振幅分布不均）：
- 原因：模具工作面不平行、变幅杆与模具同心度偏差（＞0.05mm）。
- 解决：重新研磨模具工作面、用百分表校准同心度后紧固。
